Schwerkraft
Tragrolle Serie 27
Rohr Ø:
63.5 mm • 80 mm • 88.9 mm • 108 mm
- Max. Tragfähigkeit 500 kg
- Rollenboden aus Stahl
- Schwerkraft-Tragrollen
- Schwerlasttragrollen
- Rillenkugellager DIN 625
- Axialsicherung
- Doppelte Labyrinthabdichtung
- Geeignet für Hoch- und Tiefkühltemperaturbereich
- Zusätzlicher Spritzwasser- und Staubschutz
Der Lagereinsatz besteht aus einem Stahlblech-Rollenboden mit Labyrinthdichtung (Polypropylen) und Rillenkugellager DIN 625.
Sonderausführung: Ausführung mit Niro-Rollenboden für Rohr-ø89 und A20 auf Anfrage
Größere Achsdurchmesser und Rohrdurchmesser auf Anfrage.
Varianten
| Serie | Variante |
|---|---|
| 27. 2 | Rillenkugellager 6204 RS |
Kombinationsmögl. Rohr/Achse
| Rohr Ø | Rohrwandstärke | Rohr Material Optionen | Achse Ø |
|---|---|---|---|
| 63.5 mm | 2.9 mm | Stahl | 20 mm |
| 80 mm | 2 mm | Stahl | 20 mm |
| 80 mm | 3 mm | Stahl | 20 mm |
| 88.9 mm | 2.9 mm | Stahl | 20 mm, 25 mm |
| 108 mm | 3.25 mm | Stahl | 20 mm, 25 mm |
Verhältnis EL/RL
| Rohr Ø | Achse Ø | IGM | M | AGM | GL | SW | |
|---|---|---|---|---|---|---|---|
| 63,5-108 mm | 20 mm | EL=RL+ | 10 | 26 | 10 | 10 | 10 |
| 89-108 mm | 25 mm | EL=RL+ | 10 | 26 | 10 | 10 | 10 |
Belastungswerte Lager
| Rohr Ø | Variante / Gegenlager | Lager statisch | Lager dynamisch | Fördergeschw |
|---|---|---|---|---|
| 63,5 mm | 180 daN | 200 daN | 2,00 m/s | |
| 80-108 mm | 220 daN | 250 daN | 2,00 m/s |

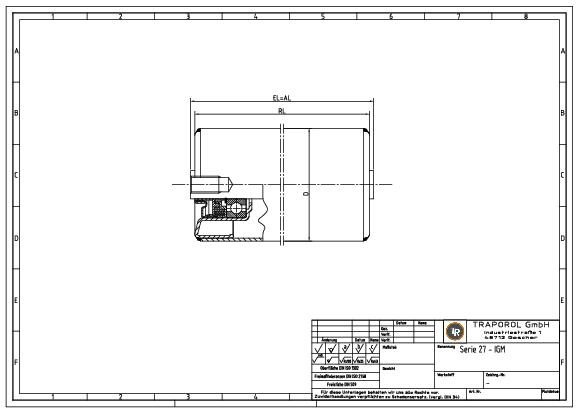

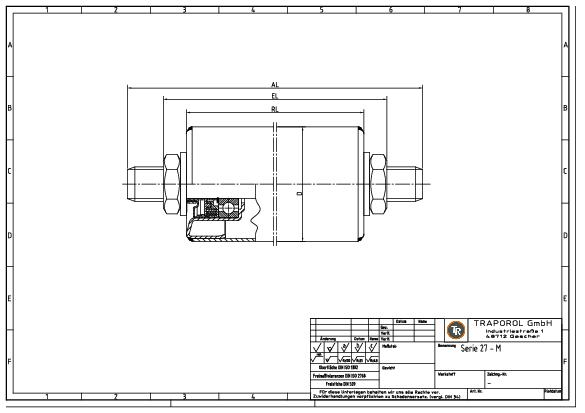

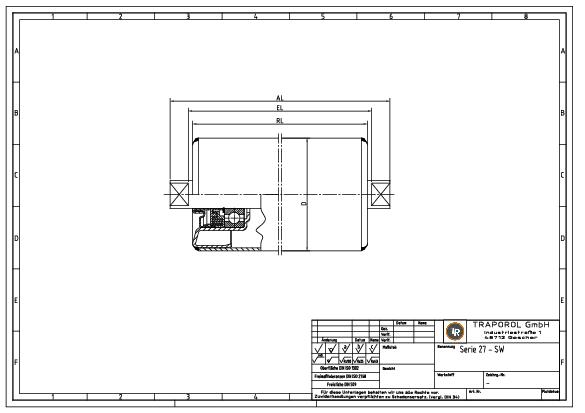

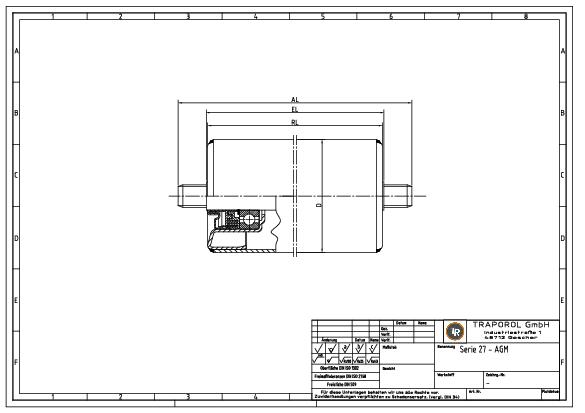

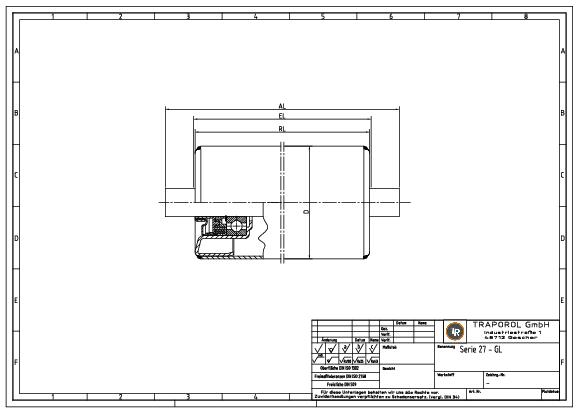

Technische Skizzen
